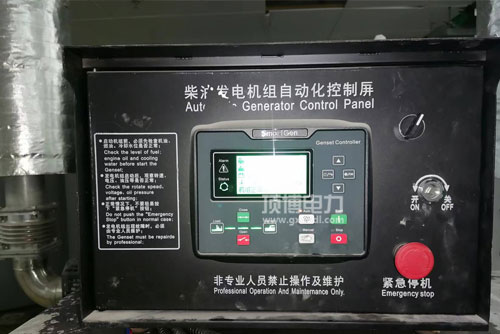

康明斯54296674/4296675电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号接口为运行器联接端。使用的1mm2或更粗的多芯铜丝展开联接。运行器端不识别正负极极，但不可以与地线、机身短路等问题。切换的运行器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号网络端口处处为时速数据衔接端，5#网络端口处处为数据录入端，6#网络端口处处为共地端。当时速数据源被众多设备公供的时刻，需要保持共地端相同。

当管理器利用到对比较难的电磁能区域中时，时速走势联系电子线束需要使用双绞屏弊线，一并贴近感知器设备的屏弊地线应接地系统不错。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#接线端子排为外置稍细调一下电极可调电阻器网络端口，得用户采用把控的面版的多圈电极可调电阻器做出发动机转速制定值的稍细调一下。

电势器应以用5（4.7）kΩ多圈电势器（加工零件号：3015105），进来电势器的2#脚（中心接口）相匹配的调压板的8#接插件，8#接插件应串联和并联120KΩ阻值以提供调整稳定可靠性。

广西顶博发电机组制造:重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线鼻子为怠速/正常运作机制面板转换触点旋钮插孔，其适用最简单的方法为顺利通过面板转换触点旋钮或继电电路图触点旋钮与7#接线鼻子连结。面板转换触点旋钮或继电电路图触点旋钮串入时，调压板上班于正常运作机制；面板转换触点旋钮或继电电路图触点旋钮拨出去时，调压板任务于怠速格局。

54296674/4296675电子无线调压调节器公共服务性地线：11#接线鼻子为自备的公共服务性地线，通常情况下不还要连结。

衰减接线鼻子：A、B#接线鼻子为发展的衰减接线鼻子，app于增益值修整仍始终无法拥有平衡性的要求的特异时候。动用方法步骤：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.开关24v电源指示标志灯：当开关24v电源合理相连接常常亮，反接时没有显示。b.怠速警示灯：当系统的任务输出居于怠速任务形态一直亮（7脚和10脚短接）c.导出指示箭头灯：系统有导出会时常亮
